Teledyne DALSA社(本社:カナダ)からコンタクトイメージセンサの新製品「AxCIS カラーモデル」のリリースが発表されました。

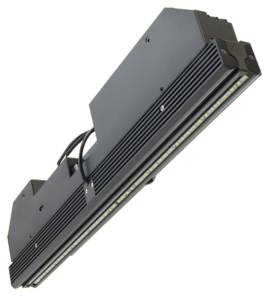

「AxCIS(アクシス)」は、Teledyne DALSAが長年培ってきたCMOSラインスキャン技術を基に開発されたコンタクトイメージセンサ(CIS)です。レンズ・照明・センサが一体化しているため、従来のラインスキャンカメラの構成と比較して、カメラ取り付け位置のスペースが限られている場合でも簡単にセットアップが可能です。
Teledyne DALSA独自のセンサ設計により、画素補間なしで100%シームレスな画像を取得可能です。カラーモデルは現在400mmモデルがラインナップされており、800mmモデルのリリースも予定されているため用途に応じて最適な機種をお選びいただけます。 本製品はインターフェースにCamera Link HSを採用しており、光ファイバーケーブルの使用によって厳しい産業環境でも信頼性の高いデータ伝送と高解像度の画像取得を提供します。カラーモデルは900dpi@50kHz×3(RGB)のラインレートを実現しました。
\データシート無料配布中!/
仕様
視野 | 400mm |
被写界深度 | ±0.6mm |
ワーキングディスタンス | 13.9mm |
解像度 | 28/42/56/82μm (900/600/450/300dpi) 選択可能 |
最大ラインレート | 50/60/100/120kHz |
出力 | RGB |
光源 | 白色LED (オプション) |
ダイナミックレンジ | >76dB |
ゲイン | 1~10倍 |
外形寸法 | 441.8mm(W) x 100mm(H) x 75mm(D) |
動作範囲温度 | 0℃~50℃ |
電源供給 | +24VDC |
消費電力 | <46W (400mm) |
インターフェース | Camera Link HS SFP+ |
GPIO | RS422 |
規格 | CE, FCC, RoHS |
型式 | 【400mmモデル】AX-FC-04B06T-00 |
アプリケーション事例
![](https://www.ads-tec.co.jp/wp/wp-content/uploads/2023/08/8b1d900c953ca088cdd436896a60a8b2-1024x576.png)
・印刷検査
・バッテリー関連外観検査
・PCBおよび電子部品外観検査
・半導体ウェーハ外観検査
・ウェブ、フィルム検査 等
デモ機での評価や御見積もりをご希望の場合はお気軽にお問い合わせください。
